快速定位夹具主要是依靠电极加持座和卡盘（手动和气动）卡盘主要起到定位作用。而要保证一个产品的加工精度（可控制在±0.002之内），更重要是电极座即电极夹头。而且也是定位精密的主要部件。夹头又分为黄铜夹头.不锈钢和铝合金夹头，它们有共同的作用和不同的特征。

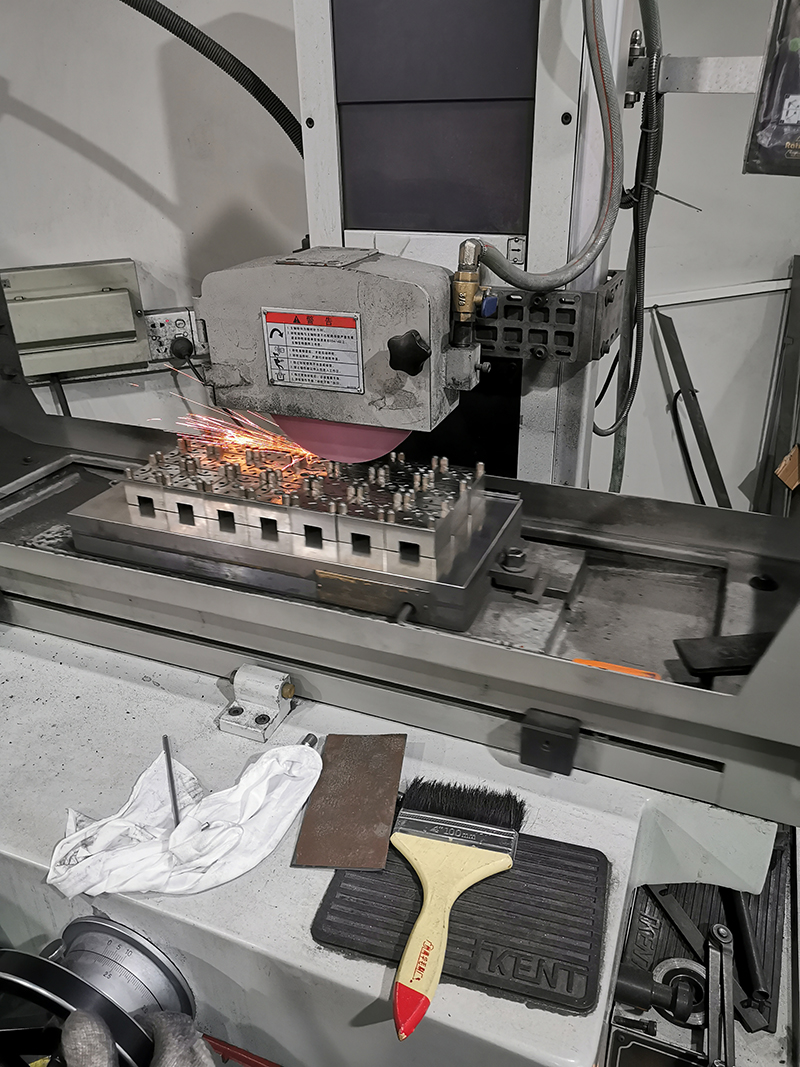

首先我们需要在生产过程中，使用精度更高的机械设备，最好用日本冈本磨床精磨两遍靠近定位片的一方，
最后精磨四个定位螺丝
2.电极座如何正确的定位精度，卡盘又是如何锁紧，特晶张生给大家分享下
3.当电极座被锁紧时，电极座的4个六角钉完全贴合基准平面，同时电极座下的定位片会发生柔性变形，从而起到分中作用。
4.为什么定位片的变形能够产生高精度？因为定位片的分中公差和4个长方孔的公差都在±0.002mm以内，所以在可以保证电极座的重复定位公差。
5.每个电极座在出货前，检测人员将会进行调校，确保公差在±0.002mm之内，当工件装在电极座上进行加工时，锣出来的工件平面度也在±0.002mm以内。
6.在锁紧电极座过程中，先装好拉钉并锁紧，然后垂直轻放到定位座上并锁紧；当锁紧时钢珠会顶到拉钉环，借助拉钉环的斜面产生向下的压力，从而锁紧电极座。需要注意的是拉钉不可拧太紧，用手正常锁紧即可，不需使用螺丝刀
